iphone 5S 最新拆解

作者 | 發布日期 2013 年 09 月 20 日 22:30 | 分類 iPhone

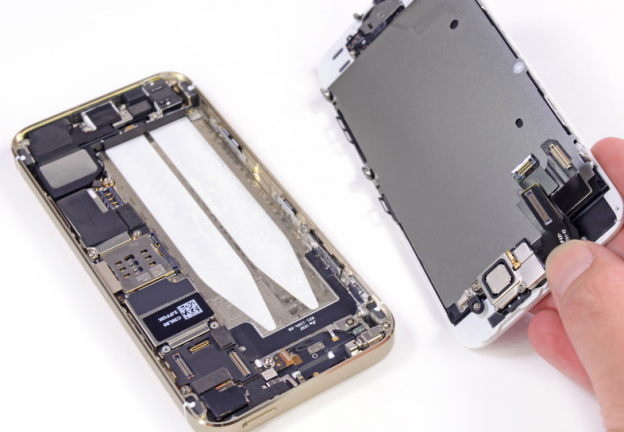

iphone5s_teardown1

今天是5s和5c的發售首日,來看外媒ifixit的第一時間拆解吧。

按例先來膜拜下最後一眼,順便回顧下5s的幾項參數:
– 64位架構A7處理器
– M7動態協處理器
– 16G/32G/64G存儲
– 視網膜屏
– 800萬iSight攝像頭及120萬FaceTime攝像頭
– Home鍵內置指紋識別傳感器




front

Photo Credit : iFixitback

Photo Credit : iFixit

第1步

保護膜仍在的熱氣騰騰的5s。
new

Photo Credit : iFixit

蘋果特有的Pentalobular Screw(暫叫梅花螺絲)是不會擋住我們的腳步的。不過毫無疑問,這幾顆螺絲的土豪金要損失那麼一點點。
screw

Photo Credit : iFixit

第2步

Retina屏沒有著力點,需要小吸盤輔助。
05

Photo Credit : iFixit

第3步

打開前面板後,可以看到一根小線纜連接著傳說中的Touch ID(所以剛吸盤那一下要小勁,不然就悲劇了)。
06

Photo Credit : iFixit

小心地解下線纜後,就可以看到內部的第一層構造了,乍看跟iPhone 5沒有太大差別。
07

Photo Credit : iFixit

第4步

5s的電池粘得死死地,暴力卸下後可以看到蘋果費了不少的膠來固定,這也意味著以後要換個電池沒那麼容易。
08

Photo Credit : iFixit
glue

Photo Credit : iFixit



第5步

仔細對比下iPhone 5和5s電池:
– 5s的參數是1560mAh,iPhone 5參數1440mAh;
– 今年的產地是惠州;
– iPhone 5s宣稱的電量是10小時通話,對應前代是8小時。
10

Photo Credit : iFixit

順便列下Galaxy S4和Moto X供參考:
S4:2600mAh,7小時通話,300小時待機;
Moto X:2200mAh,24小時的混合試驗。

第6步

這時要回過來繼續把前面板拆下,包含一個視頻用的攝像頭、326 ppi視網膜屏。
屏幕基本上跟iPhone 5沒有二致,所以也就不看了。
11

Photo Credit : iFixit
12

Photo Credit : iFixit



第7步

到了激動人心的Home鍵,Touch ID就在這裡。Touch ID本身可以看做一系列記錄圖像的電容器。
13

Photo Credit : iFixit
The Lord of Ring的趕腳。
15

Photo Credit : iFixit
這一技術最早源自AuthenTec,指紋數據會保存在本地,所以不用擔心二道販子拿著你的指紋到處賣。
14

Photo Credit : iFixit
但是我們稍微有點擔心的是指紋傳感器的壽命(即使是在藍寶石水晶的保護下)。而且就像電池一樣,這顆home鍵保護起來並不容易。

第8步

iSight攝像頭的標號是DNL333 41GRF 4W61W,據ifixit證實的消息這枚攝像頭應該同iPhone 4s和5一樣產自索尼。
16

Photo Credit : iFixit
5s側邊的天線和電路佈局相比去年做了一些優化。
17

Photo Credit : iFixit

第9步

據ifixit表示,5s中的WiFi模塊為Murata 339S0205(基於Broadcom BCM4334)。對比16G版本和64G版本的WiFi模塊,兩者貌似是一樣的;不過從塗裝不同可以發現5s的邏輯板來自多個產地。
19

Photo Credit : iFixit

第10步

拆下SES屏蔽網,眾多的IC終於登場。
20

Photo Credit : iFixit
– 紅色 SK Hynix H2JTDG8UD3MBR
– 橙色 高通PM8018 RF 電源管理IC
– 黃色 Triquint TQM6M6224
– 綠色 蘋果338S1216
– 藍色 Broadcom BCM5976
– 紫色 德儀37C64G1
– 黑色 Skyworks 77810

翻過來背面才是主角:
21

Photo Credit : iFixit

– 紅色 A7 APL0698 SoC
– 橙色 高通MDM9615M
– 黃色 WTR1605L

第11步 未完待續

A7可以說是讓眾人在iPhone 5之後選擇5s的一個重要的誘因。
– A7標誌著手機上的第一塊64位處理器的應用,不過據AnandTech的評測A7的性能提升並不來自於64位架構,而更多的是ARMv7-ARMv8帶來的提升。

關於A7的更多細節極客們正在緊張研究中,雷鋒網會持續更新。

Via: ifixit
