英特爾推出 2 代 Xeon 伺服器處理器,搶攻 AI、5G 市場而來

作者 | 發布日期 2019 年 04 月 09 日 13:30 | 分類 AI 人工智慧 , 伺服器 , 晶片 follow us in feedly

處理器大廠英特爾(Intel)正式發表代號 Cascade Lake 的第 2 代 Xeon 伺服器處理器。雖然製程技術和架構基本上還是以 14 奈米的 Skylake 為基礎,但是核心數量提升,並支援 Optane 可持續性儲存記憶體,加強了人工智慧(AI)、5G 等應用的效能。




英特爾表示,第 2 代 Xeon 伺服器處理器相較前一代的優勢,包括了核心數提高,主頻率也提升,但售價不變。支援的 L3 快取記憶體容量變大,內建 DDR4 記憶體的支持頻率提升、所有高階型號都能支援 Optane 可持續性儲存記憶體,強化了之前 Meltown 和 Spectre 兩個漏洞的修正程式,增加了新的 AVX-512 VNNI 指令集,內建針對雲端運算部屬的 Speed Select 技術,以及內建 Intel DLBoost 機器學習加速功能,使推理運算性能提升 1.4 倍,並將 OpenVINO 軟體優化等。

新一代 Xeon 伺服器處理器仍然分為鉑金、金牌、銀牌、銅牌 4 大產品線,其中包括了包括鉑金 9200 / 8200、金牌 6200 / 5200、銀牌 4200、銅牌 3200 等產品線,總計至少 59 款型號。其中鉑金產品線,還新增了頂規的鉑金 9200 系列 4 款產品,使產品面擴大,企業也可以視需求選擇。

相較前一代旗艦產品的鉑金 8180,最多 28 核心 56 執行緒,主頻 2.5 到 3.8GHz,L3 快取記憶體容量為 38.5MB,3 條 UPI 匯流排,支援 6 通道 DDR4-2666 記憶體,最大容量 768GB,熱設計功耗 205W 來說,新一代旗艦鉑金 9282 則是就由雙晶片封裝的方式,達 56 核心 112 執行緒架構,主頻並提高至 2.6 到 3.8GHz,L3 快取記憶體也提升至 77MB,UPI 匯流排增至 4 條,記憶體支援來到 12 通道的 DDR4-2933,最大容量可達 1.5TB,熱設計功耗高達 400W。

而除了鉑金 9282之外,英特爾還推出 48 核心 96 執行緒的鉑金 9242,主頻 2.3 到 3.8GHz,L3 快取記憶體為 71.5MB,匯流排和記憶體數量與鉑金 9282 相同,熱設計功耗 350W。至於,具備 32 核心 64 執行緒的鉑金 9222/9221,最高加速均為 3.7GHz,L3快取記憶體依舊為 71.5MB,熱設計功耗 250W。只是要注意的是,鉑金 9200 系列都不是 LGA 獨立封裝,而是改成了 BGA 整合封裝,直接提供 OEM 廠商使用,未來將不會在市場上單獨販售。

除了最高規的鉑金 9200 產品線之外,在當前主流的鉑金 8200 產品線中,包括8280、8280L、8280M、8276、8276L、8276M 等 6 款型號都是 28 核心 56 執行緒,最高主頻為 4.0GHz,L3 快取記憶體容量為 38.5MB,熱設計功耗 205W或者 165W,英特爾強調,新一代 Xeon 伺服器處理器還針對不同市場增加了各種變種型號,以不同尾碼區分,包括無尾碼標準版(1.5TB記憶體)、M 中等記憶體支援(2.0TB)、L 大容量記憶體支援(4.5TB)、Y、N 支援網路和網路虛擬化、V 則為虛擬機器密集型、T 長壽命和低功耗、S 搜尋優化等。

至於,新一代 Xeon 伺服器處理器的另一大特點,就是支援 Optane 可持續性儲存記憶體。而這一特點,不斷能使處理器已稍低的速度為系統增加更多內除純空間,最高可支援 3TB Optane 容量,加上最多 1.5TB 標準 DDR4,單系統就可以擁有最多 4.5TB 的大量儲存空間。其中,Optane 扮演緩衝存放區的角色,以減低延遲。

另外,Optane 既然稱之為可持續性儲存記憶體,就顯示著即便關機或者重啟之後,Optane 記憶體裡的資料也不會消失,可以立即載入,進而大幅度減少系統其啟動運算的時間。而 Optane 可持續儲存記憶體能支援兩種工作模式,其中在 Memory Mode 下,只是扮演純粹的DDR4記憶體角色,而在 App Direct 模式下,則是儲存設備,但擁有類似 DRAM Disk 緩存的性能。現階段,Optane 單條容量128GB、256GB、512GB,但價格暫未公布。OEM 則表示相關方案產品會在 6 月左右推出。

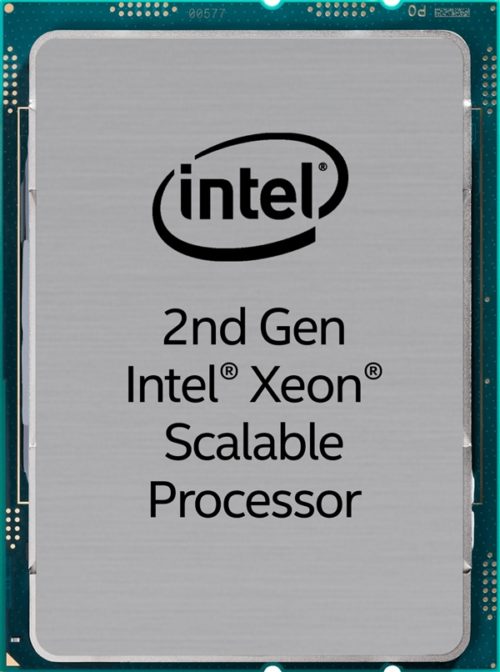

(首圖來源:英特爾)
