十年磨一劍：台積電從 N7 到 A14，性能提升 1.83 倍、功率效率飆升 4.2 倍

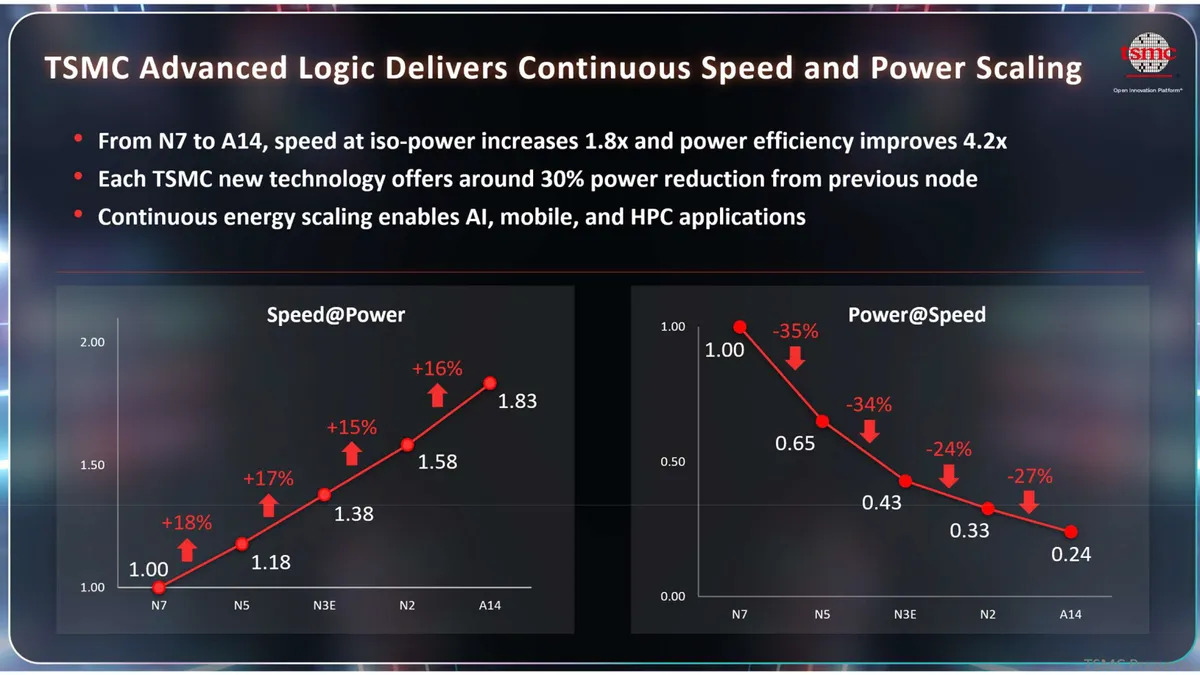

台積電（TSMC）在其歐洲 OIP 論壇上展示一張幻燈片，詳細說明了其 A14 製程技術相較於 N7 製程的顯著優勢。根據該幻燈片，A14 製程（1.4nm級，採用第二代 GAAFET 技術與 NanoFlex Pro 標準單元架構）預計將於 2028 年量產，並在相同功耗下提供約 15% 的性能提升，與相同性能下降低約 30% 的功耗。這些數據顯示，A14 的性能超出先前的預期，在功耗方面仍保持在預測的中間值。

台積電指出，從N7（2018年技術）到A14（2028年技術），性能在相同功耗下提升了1.83倍，功率效率提高了4.2倍，這個數據令人印象深刻。台積電強調，A14相較於近期的N2製程能實現約30%的功耗降低，而性能提升則通常限制在15%至18%之間，這顯示出在設計這些製程技術時，功耗的降低是台積電的主要關注點。

（Source：台積電）

此外，台積電也提到，除了其製程技術外，設計師還可以利用AI增強的Cadence Cerebrus AI Studio和Synopsys DSO.ai等自動化設計工具，這些工具利用強化學習來探索更廣泛的優化空間，並自動調整設計參數和布局，以提高性能、功耗和面積（PPA）。根據幻燈片，這種方法可以實現約7%的總功耗節省，這與台積電從跨節點改進中所能達到的效果相當。雖然並非所有設計都能達到這樣的優化，但無可否認的是，EDA工具在現代製程技術中發揮著越來越重要的作用。
