藍海市場新觀點:聯勝光電、奧特維聚焦 UV LED 車用市場

作者 | 發布日期 2016 年 03 月 29 日 12:05 | 分類 光電科技 , 市場動態 , 零組件 follow us in feedly
FLICKR IQRemix

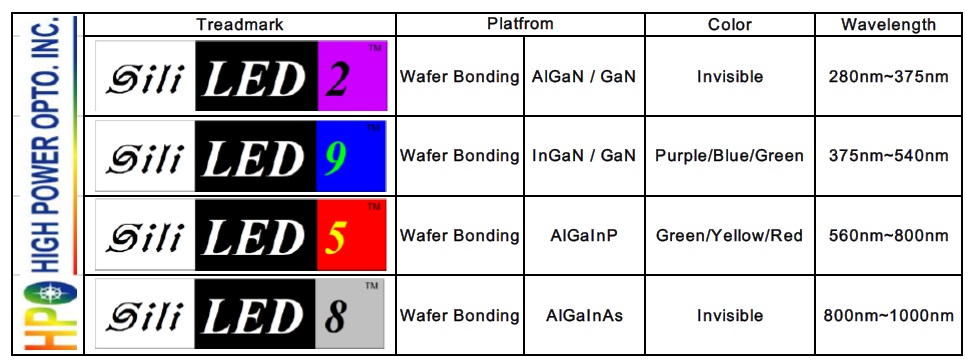

聯勝光電(HPO)擁有全世界最早的矽基板鍵結技術與專利,以此關鍵技術用於晶片製造過程中,將原本在磊晶成長時所使用的基板(如藍寶石基板、砷化鎵基板)置換成矽基板,利用其高散熱性與高導電性以提升元件信賴度,並能在高電流操作下得到更優異的光輸出效率。HPO 利用此關鍵技術製造 SiliLED 產品系列(SiliLED5 磷化物紅黃光、SiliLED8 砷化物紅外光、SiliLED9 氮化物藍綠光、SiliLED2 氮化物紫外光),是全世界少數可提供全光譜垂直結構 LED 專業晶片製造公司。




ledinside

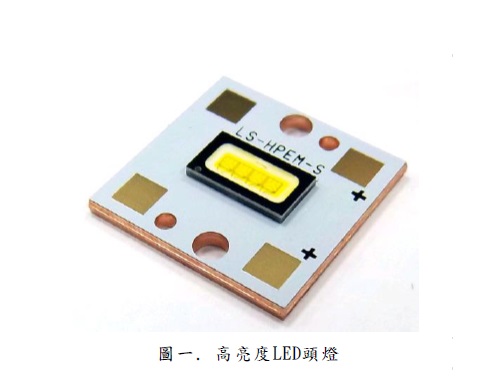

車用照明為 LED 照明應用的藍海市場,聯勝光電在車用照明布局已久。公司創立之初即與國內與國際大廠合作發展,是台灣最早將矽基板垂直結構 LED 應用於車用的公司,已累積多年的應用實績,在業界擁有優良的口碑,除原有磷化物紅黃光產品應於在煞車燈、方向燈,目前更積極布局氮化物白光產品於車頭燈、晝行燈市場。近期與國內大廠合作開發車用 LED 大燈,已通過各種車用認證與信賴性規範,如 TS16949、AEC-Q101 等,圖一為使用聯勝產品的高亮度 LED 頭燈,操作在 1A 下可達 1,200 流明,產品性能與國際大廠產品並駕齊驅。

ledinside

隨著行車安全的重視與智慧車的發展,砷化物紅外光(IR)產品應用也將更廣泛。聯勝光電 850 / 940nm 雙重量子井結構(Dual Junction MQWs)大功率產品,在 350mA 電流操作下,輸出功率可達 370mW,目前也積極推廣使用車用夜視系統之使用,聯勝期許 SiliLED5、SiliLED9 與 SiliLED8 產品,在車用市場能協助客戶製造出更優質的產品與提升市場競爭力。

同為不可見光的產品,UV 產品應用對高功率、高光通量密度需求及穩定的信賴度要求更加嚴苛。聯勝光電的垂直型矽基板鍵結專利技術 LED,非常適合在高電流操作下得到更優異的光效輸出。以 80mil 395nm UVLED 為例,在 2.5A 操作下 WPE 達 48%,能在輸出功率密度可達 12W/cm下穩定長時間操作,UV LED 市場偏向客製化需求製作,聯勝與系統廠商密切配合,偕同開發出 5050 封裝 UV LED  模組(385-405nm),使用在印刷油墨乾燥固化,在 2.5A 電流驅動下,可達 5,000mW 光輸出(圖二、圖三)。

ledinside

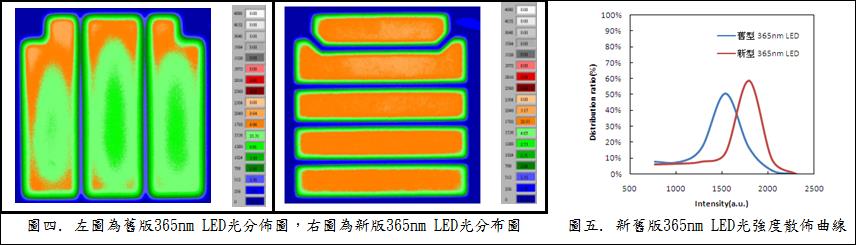

365nm UV 在磊晶組成已接近 InGaN 材料極限,磊晶層品質、晶片製程及電極設計最佳化等對產品的信賴度顯得更加重要。聯勝光電在 UV 產品已耕耘多年,新版本 46mil 365nm UV 加入高溫低掺雜氮化銦鎵高速電子擴散結構,並搭配 n-AlGaN 的新型電極,提升電子的橫向傳導,解決了 n-AlGaN 電流擴散不佳的問題,進而提升總體亮度,且因電流均勻的散布到整個晶粒,操作溫度也平均散布到整個晶粒,進而提升新版本 365nm UV LED 的可靠度(圖四)。在光強度分布上,新版 365nm UV LED 光強度在 1500~2000a.u. 的面積佔所有面積的 80%,而舊版 365nm LED 光強度在 1,500~2,000 的面積佔所有面積的約莫 55%,其他的 35% 分布在 1,000~1,500a.u.,因此從光的均勻性及整體的光強度來看,新版的設計有較佳光強度分布(圖五)。

聯勝光電在高功率垂直式 LED 晶片深耕 10 年,累積豐富技術實力與完整專利布局, 亦獲得客戶對產品的認同與支持。展望未來,期許成為高穩定與信賴度光電元件的理想品牌。近期引進新的策略性股東,未來合作於設備提升與產品整合,相信能為聯勝的發展注入新的能量。聯勝光電董事長張智松博士表示,在目前競爭激烈的光電半導體市場,聯勝光電秉持在可見光產品深耕多年的技術基礎下,應用在新產品──不可見光的產品開發,亦可大幅提升發光效率與產品穩定度。

ledinside

目前 IR 與 UV 的高階產品已獲客戶認可,期許在 LED 競爭紅海中,發揮工匠精神──專注品質與效能的提升,創造產品新藍海,為台灣綠能產業的發展一起奮鬥努力。



UVT 高溫共晶 UV 封裝

有鑑於 UV 客戶對於產品的整合性需求,HPO 為了給客戶更棒的產品使用感受,同步提供 UV 封裝及系統模組的整合性產品服務,封裝部分由 UVT(奧特維科技)服務 UV 全系列的產品封裝,UV 封裝波段由 360~430nm、功率由 1W~30W 的業界領先超高功率 UV 單晶封裝產品,全系列搭配 UVT 專門為超高功率的共晶製程,對於電流乘載能力遠超過一般奈米銀膠的 2 倍以上,提供客戶高性價比的 UV 封裝體。UVT 獨有的封裝服務提供客戶多樣化的封裝產品選項,K1、3535、5050 等。

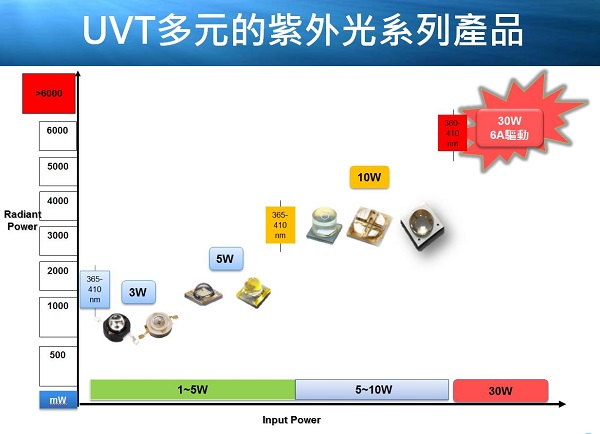

UVT UV 產品摘要:

ledinside

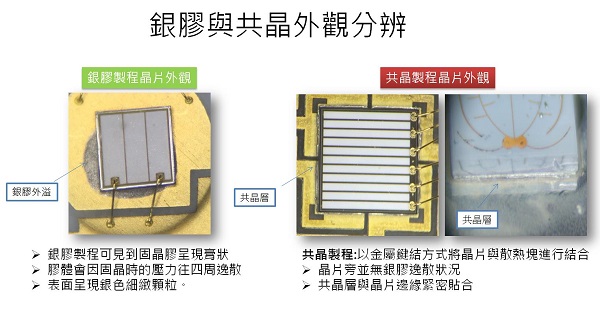

UVT 不僅提供了多樣的 UV 封裝產品,更提供了與世界領先大廠同步的共晶製程產品,克服了錫金共晶受限於版材平整度及錫金厚度及成本因素,無法做到大尺寸的封裝,在普遍業界還採用銀膠製程進行大尺寸封裝的現階段,HPO 目前已開始提供單晶客製化的共晶 UV 產品,協助客戶佔領高階應用 UV 領域。

ledinside
ledinside

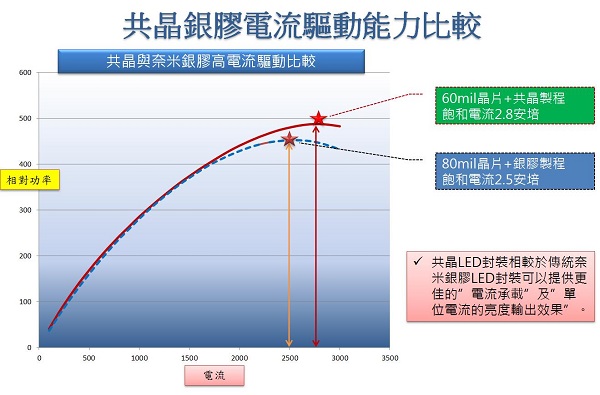

▲ UVT 共晶製程與銀膠製程的耐電流能力差異,達到 200% 的電流乘載。

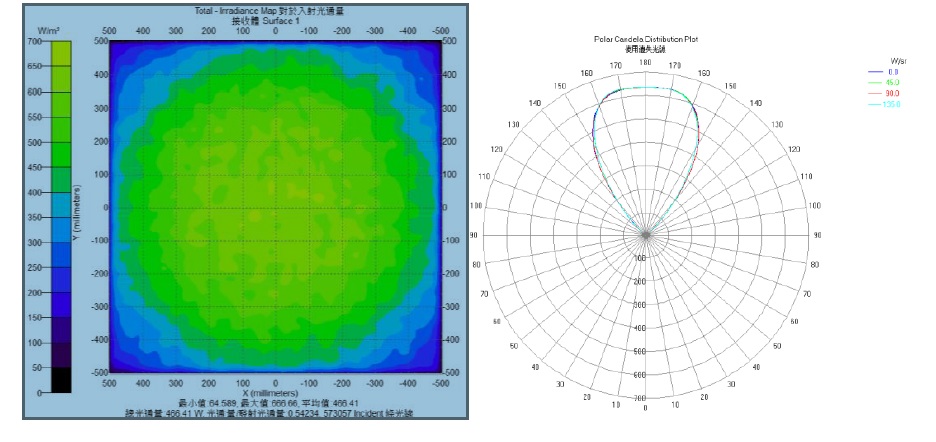

針對 UV 模組開發,UVT 也協助客戶提供免費 UV 光學模擬、機構設計方案及豐富的 UV 模組開發經驗,讓客戶可以最省資源方式進行產品開發。

ledinside

▲ UVT 光學模擬服務

因應 UV 市場門檻高良率低的問題,UVT 奧特維科技致力提供「服務」為主的 LED 專業高功率封裝廠,團隊對於 UV LED 封裝研發有多年經驗,搭配聯勝 UV 晶片已提供 UVA 365~430nm 具競爭力的產品組合,也可彈性配合客製化量身方案,封裝產品上發展高性能及差異化產品,切入量小但高技術及高附加價值的市場,封裝能力上採用氮化鋁複合陶瓷搭配共晶製程的強固封裝,具有優異的耐高電流驅動及耐 UV 能力,在 8A 電流驅動下,可達 5,000mW 超高功率輸出。結合聯勝光電高光效 UV 晶片及封裝一條龍服務客戶。

結合 UVT(奧特維科技)專業 UV 封裝,奧特維科技專注在主要市場:1. 專門的紫外光 LED Total solution、2. 免電路車用 LED封裝、3. 電路及發光二極體整合型 LED ICOB 封裝、4. 差異化客製化 LED 封裝產品,建立成為 ODM 的服務型 LED 封裝廠。
