全球半導體材料龍頭默克今日宣布,高雄半導體科技旗艦園區(二廠)第一階段廠區正式落成啟用,成為默克在全球半導體布局中的首座大型旗艦級材料科技園區,也是其電子科技事業迄今最大單一投資案。面對 AI、先進製程、記憶體與 HPC 等需求加速成長,默克將透過此園區強化台灣在地供應鏈比例,進一步提升國際半導體產業鏈的韌性。
官方表示,園區占地約 15 萬平方公尺,五年內將投入 5 億歐元(約新台幣 173 億元),主要生產下一世代邏輯、記憶體與 AI 晶片所需的薄膜科技(Thin Films)、特用氣體(Specialty Gases)與配方材料(Formulation)等關鍵材料。這些材料廣泛應用於清洗、蝕刻、沉積、圖樣化、摻雜與封裝等關鍵製程,被視為支撐 2 奈米以下先進製程與先進封裝的核心基礎。
▲ 薄膜製程區。
台灣默克集團董事長李俊隆表示,AI 與高效能晶片需求推動全球半導體進入新一波成長週期,而台灣是其中不可或缺的生產重鎮。目前默克在台灣已能滿足約 50% 客戶的材料在地供應需求,第一階段園區投產後,將進一步提升材料與設備在地化能量,補足台灣長期在先進製程上游材料供應的缺口。
▲ 台灣默克集團董事長李俊隆。
他指出,高雄園區整合材料、設備與量測三大能力,形成完整的前段技術支援體系。默克除了生產前驅物、特用氣體與配方材料外,也透過 DSNS(Delivery Systems & Services)團隊提供一站式統包整合服務,包括材料供應設備、系統建置與現場技術支援。同時結合近年併購而來的量測檢測(Metrology & Inspection)能力,在製程驗證、先進封裝與良率提升方面提供更完整的解決方案。
李俊隆表示,默克具備垂直整合能力,從材料、設備到量測皆能支援晶圓廠需求,是全球極少數可跨六大製程環節提供材料與技術的供應商之一。此次高雄旗艦園區與距離僅 300 公尺的既有高雄一廠將共同協作,串聯材料研發、生產與設備供應,使薄膜科技、特用氣體與配方材料三大產品線集中整合,形成默克內部少見的跨品類生產聚落。
新園區預計將新增超過 150 個高科技就業機會,並成為支援台灣與亞太客戶的重要基地。默克表示,隨著材料、設備與量測在地化程度提高,期望能讓台灣在全球半導體供應鏈中扮演更具策略性的角色。
值得注意的是,此次啟用僅為第一階段。李俊隆透露,園區第二階段目前仍在規劃中,尚未確定落成時程,整體基地約有 40% 仍保留供未來擴建。他強調,默克在台布局是長期策略,預留的彈性可因應 AI 與先進製程帶來的結構性材料需求成長。
在永續與智慧製造方面,高雄園區導入全數位化管理、預測性維護與數位孿生(Digital Twin)技術,能在投產前先行模擬製程,提升材料開發與驗證效率。園區同時符合 LEED 黃金級綠建築標準,採用再生能源、雨水回收與節能設計,並以 2030 年達成 RE80(80% 再生能源使用)為內部目標。、

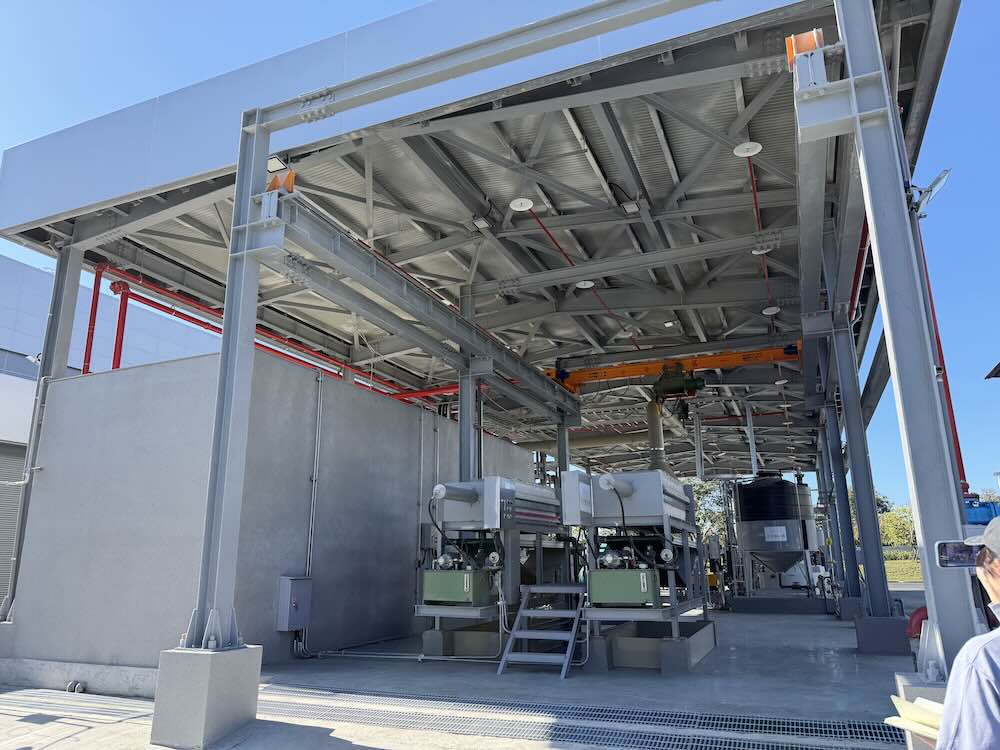

▲ 廢水處理區。

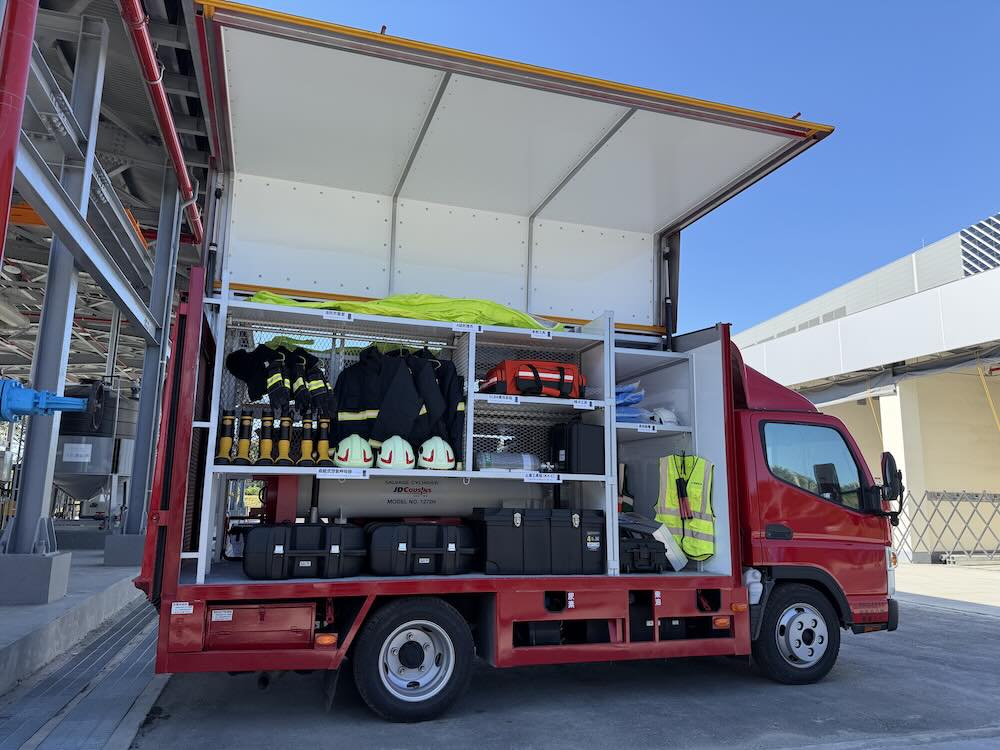

▲ 安全設備車。
從產業趨勢來看,HBM、高效能 AI GPU、先進封裝與 2 奈米以下製程持續推升全球先進材料需求。李俊隆預估,2024 至 2030 年全球半導體材料市場年複合成長率可望突破 20%,其中 HBM 可能超過 30%。「AI 帶動的成長遠大於過去任何階段,台灣在這波變革中絕對是關鍵角色。」他說。
他並指出,AI 的影響早已超越半導體領域,未來將深入製造、農業、金融到醫療等多個產業,因此上游材料的可靠供應與技術升級,是台灣維持半導體領先優勢的基礎。默克在台擴大布局,即是為了迎接 AI 長期帶動的需求曲線。

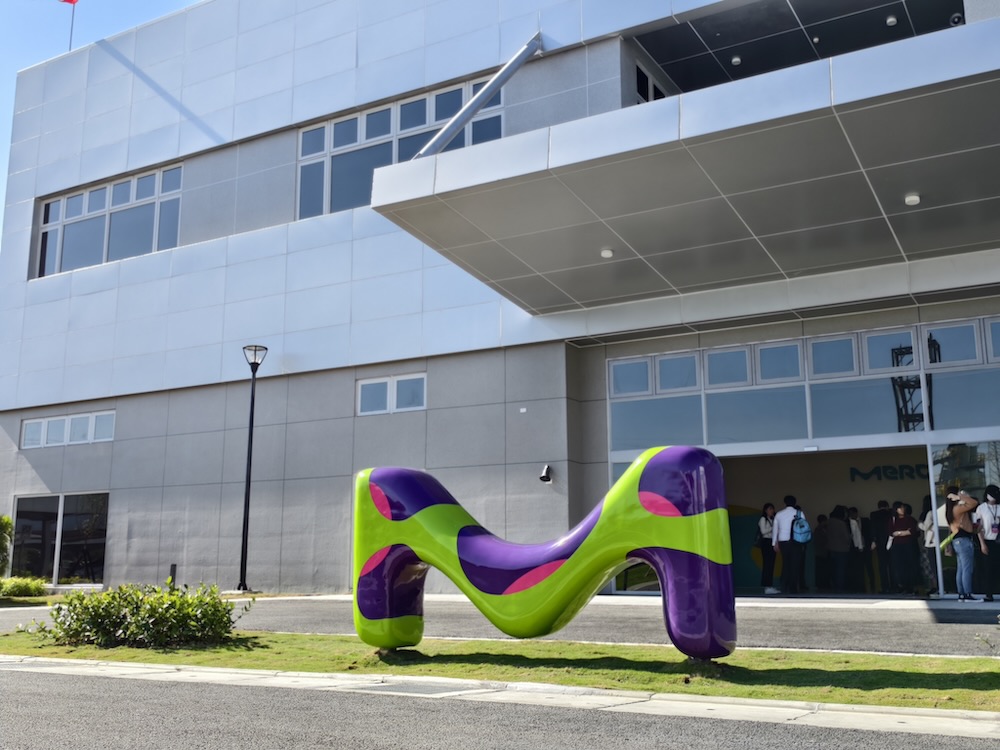

▲ 行政大樓。
